粒度測定 グラインドゲージ/グラインドメーター/粒ゲージ(Grind Gages)

■ポイント
スケールに関して
-1 mil = 25.4 microns 1 mil = 0.001 inch 1 micron = 0.001 mm
-へグマンスケールまたは国際標準スケールはゲージ上で”NS”と表記されています。スケールレンジは0から8へと数値が増加するに従って粒子サイズは減少します。
0ヘグマン= 4mil / 100μm 4ヘグマン= 2mil/ 50μm 8ヘグマン= 0mil/ 0μm
一般価格 52,000円(税別・送料別)より
Cat.No 製品名 パスサイズ パス数 スケールMicron スケールHegman スケールMils 大きさ 重さ
1509 グラインドメーター 0 – 15 μm 13 x 130 mm 2 0 – 15 8 – 6.8 169 x 42 x 13 mm 1 kg
1510 グラインドメーター 0 – 25 μm 13 x 130 mm 2 0 – 25 8 – 6 169 x 42 x 13 mm 1 kg
1511 グラインドメーター 0 – 50 μm 13 x 130 mm 2 0 – 50 8 – 4 169 x 42 x 13 mm 1 kg
1512 グラインドメーター 0 – 100μm 13 x 130 mm 2 0 – 100 8 – 0 169 x 42 x 13 mm 1 kg

製品構成:グラインドブロック、クレーパー、保管ケース

一般価格 60,000円(税別・送料別)より

製品構成:グラインドブロック、クレーパー、保管ケース

※1509 – 1512の許容範囲: ±2.5ミクロン / 2500 – 2517の許容範囲: ±5.1ミクロン

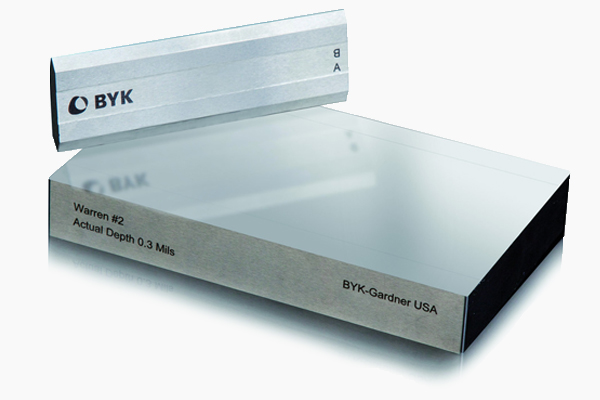

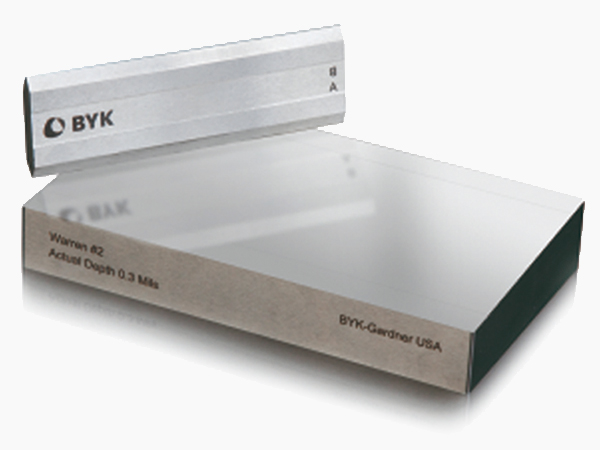

ウェット印刷プレート


ウェッジ印刷プレートは、印刷機で使用する前にインクの品質チェックに行います。 インクは、色、光沢、ホールドアウト、ワニス化可能性、乾燥時間、摩擦および退色耐性について評価することができます。 印刷ゲージは、インクの膜厚を制御するために一定の深さの正確に作られた流路で構成されています。

製品構成:グラインドブロック、クレーパー、保管ケース

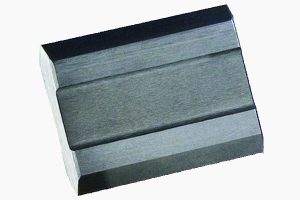

交換用スクレーパー



Cat.No 製品名
1518 交換⽤スクレーパー、50 mm グラインドメーター 1509 – 1512⽤
2514 交換⽤スクレーパー、95 mm グラインドゲージ 2500 – 2517⽤
1522 交換⽤スクレーパー、117 mm ウェッジ印刷プレート⽤
1522 交換⽤スクレーパー、117 mm ウェッジ印刷プレート⽤
