標準光源ブース/ビコスペクトラ(byko-spectra)

色の見え方は環境の光に大きな影響を受けてしまいます。特に光源の違いや背景の違いなどで色彩の印象は異なり、評価結果も変わります。これらをサンプルを目視で検証・検査する環境を光源ブースを使用する事で、統一した評価が可能になります。ビコスペクトラシリーズは 複数光源を簡単に変える事が出来ますので、さまざまに光源をシュミレートし適正な評価環境をご提供いたします。



■規格(準拠)
ASTM D 1729 、ISO 3668(要アクセサリー)
JIS-K5600-4-3(塗膜の視覚特性)
JIS-K5552
JIS-K5981

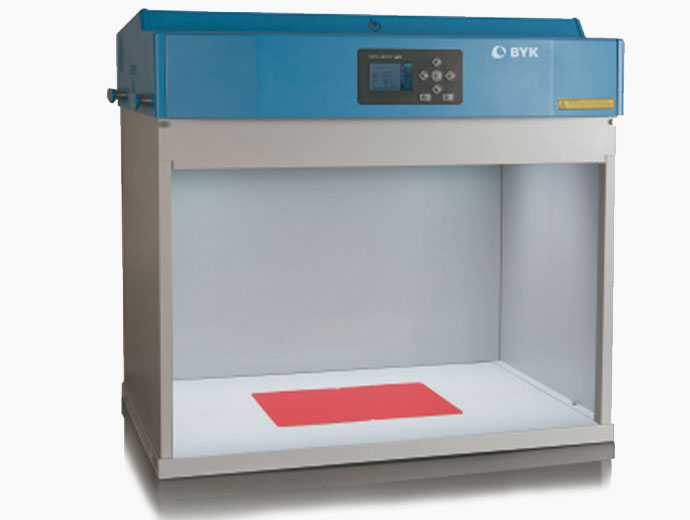

■ビコスペクトラ プロ(byko-spectra PRO)

多彩な光源を揃えたクラス最上位標準光源ブース

ビコペクトラプロは標準光源ブースの中で光源品質クラスAを搭載した最上位機種になります。光源は100%制御された照明により、正確な色評価を可能に致しました。 信頼できる色評価には、長期間安定にわたって安定した光源が必要になります。 ビコスペクトラプロには内蔵センサーが搭載されており、ランプの性能を永続的に制御し、電圧を自動的に調整してランプの安定性を保証しています。 実際の色温度とルクス単位の光強度は、光監視システムによって検出され、同時にディスプレイに表示されます。 特殊なハイライトは、メンテナンス間隔を短縮するハロゲンランプの寿命を延長します。 さらに、タイムトラッカーはランプの動作時間を示し、交換が必要な時期を正確に把握出来ます。 また拡散板を搭載する事で単色評価に必要な拡散光を確保。拡散光を混合してビューエリア全体で均一な照明を確保します。

・大型ボックスで大きなサンプル評価も可能

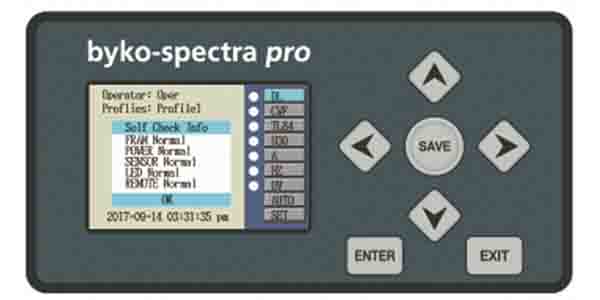

・液晶モニター付きコントローラーで操作が容易
・ステッププログラムで複数の光源を自動的に切り替え可能
・CIEに準拠した最高クラスA太陽光源を実現
・国際規格に準拠し標準化されたグレー内壁と拡散プレート

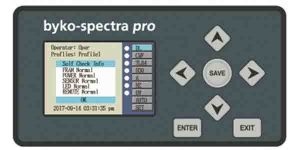

効率的な操作のための快適な機能大型のカラーディスプレイにより、光源の切り替えだけでなく、メニューによる簡単な操作も可能です。

  • サンプルの種類やユーザーのニーズに基づいて蛍光灯のルクス出力を調整します-明るい色と暗い色に最適な表示。

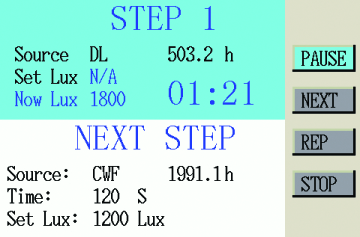

  • 自動シーケンスモードにより、複数の光源を自動的に切り替えることができます。色の評価に完全に集中できます。個々のニーズに合わせてシーケンスを事前定義します。
    • 光源の選択
    • 持続時間
    • 蛍光灯の強度
    • シングルランまたはリピート
    • 付属リモコンにより、最大10 mの距離から光源を簡単に切り替えることができます。


    一般価格730,000円(税別・送料別)より
    Cat.No 製品名 電源 ディスプレイ サイズ ビューエリア 重量
    6073 ビコスペクトラ プロ230V 230 V, 50/60Hz 8,3 x 5,5 cm 70 x 99 x 64 cm 56 x 89 x 60 cm 49 kg
    6072 ビコスペクトラ プロ115 V 115 V, 50/60Hz 8,3 x 5,5 cm 70 x 99 x 64 cm 56 x 89 x 60 cm 49 kg
    6075 ビコスペクトラ lum230 V (光源本体のみ) 230 V, 50/60Hz 8,3 x 5,5 cm 21 x 99 x 64 cm 89 x 60 cm 40 kg
    6074 ビコスペクトラ lum 115 V (光源本体のみ) 115 V, 50/60Hz 8,3 x 5,5 cm 21 x 99 x 64 cm 89 x 60 cm 40 kg
    ■製品構成
    光源,ブース,単4電池2個付きコントローラー,ソフトウェア(ダウンロード版),USBケーブル,電源コード,4スナップフック,カスケードケーブル,バックアップヒューズ4個,証明書,取扱説明書
    ■オプション・交換部品
    Cat.No. 製品名 電圧 推奨交換時間
    6077 交換用Aランプ 6072-6075用 230 / 115 V 600 hrs
    6078 交換用HZランプ 6072-6075用 230 / 115 V 600 hrs
    6079 交換用CWFランプ 6072-6075用 230 / 115 V 2000 hrs
    6080 交換用TL84ランプ 6072-6075用 230 / 115 V 2000 hrs
    6081 交換用U30ランプ 6072-6075用 230 / 115 V 2000 hrs
    6082 交換用UVランプ 6072-6075用 230 / 115 V 2000 hrs
    6083 交換用LED Array/左側 6072-6075用 230 / 115 V 1500 hrs
    6084 交換用LED Array/右側 6072-6075用 230 / 115 V 1500 hrs

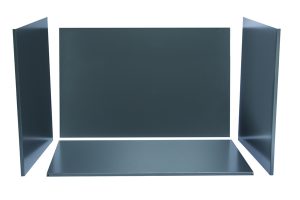

    6085 ISOパネルセット 6072-6075用
    6086 リモコン 6072-6075用
    6337 USBケーブル

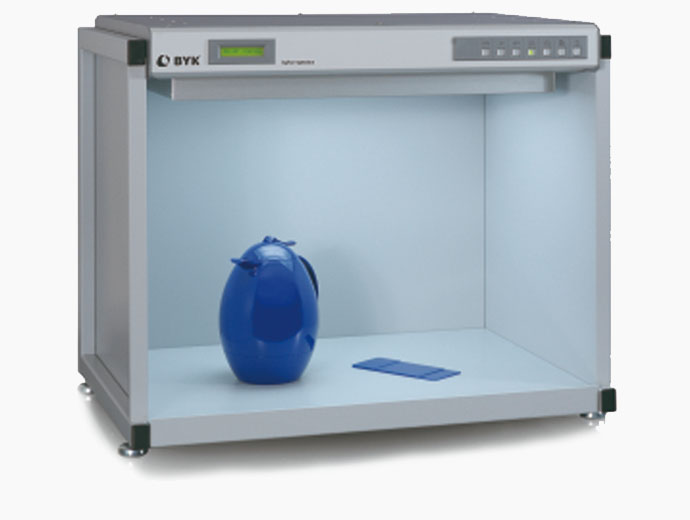

    ■ビコスペクトラ スタンダード(byko-spectra standard)

    使いやすいモニター付き標準光源スタンダードモデル


    微妙な色評価を行うためにビコスペクトラ スタンダードは、色彩目視評価を行うのに必要な性能を有しています。更にオプションにてISO規格での評価が可能なパネルもご準備しています。

    -5つの制御された光源を搭載:昼光D65(クラスB),白熱灯A,蛍光灯CWFおよびTL84,紫外線UV
    -照明本数を増やし、ムラが少ないビューエリアを確保
    -直接光を反射排除する拡散パネルを採用
    -ディスプレイ搭載
    -テストがしやすい広いビューエリア面積:48 x 71 x 51 cm
    -UVランプにより、蛍光増白剤の評価が可能
    -光源の切り替えを自動に行えるステッププログラム搭載
    -ランプの交換時期を管理するタイマー搭載
    -実験室においても邪魔にならないボックスサイズ


     一般価格517,000円(税別・送料別)より
    Cat. No. 製品名 電源 サイズ ビューエリア 重量
    6047 ビコ-スペクトラ スタンダード 230V 230 V, 50/60 Hz 65 x 76 x 55 cm 48 x 71 x 51 cm 32kg
    6046 ビコ-スペクトラ スタンダード 115V 115 V, 50/60 Hz 65 x 76 x 55 cm 48 x 71 x 51 cm 32kg
    ■製品構成
    光源,ブース,電源コード,証明書,取扱説明書
    ■オプション・交換部品
    Cat.No. 製品名 電圧 D65 A CWF TL84 UV
    6048 交換ランプキット証明書付 6046/6047用 230/115V 3本 2本 2本 2本 2本
    6065 交換ランプキット 6046/6047用 230/115V 3本 2本 2本 2本 2本
    6057 ISOパネルセット 6046/6047用

    ※ランプ推奨交換時間 : 2500時間

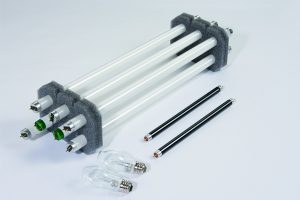

    Cat.No.6048/6065
    交換ランプキット

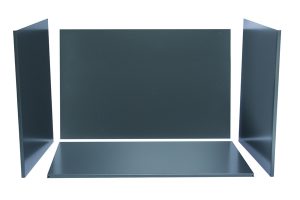

    Cat.No.6057
    ISOパネルセット 6046/6047用

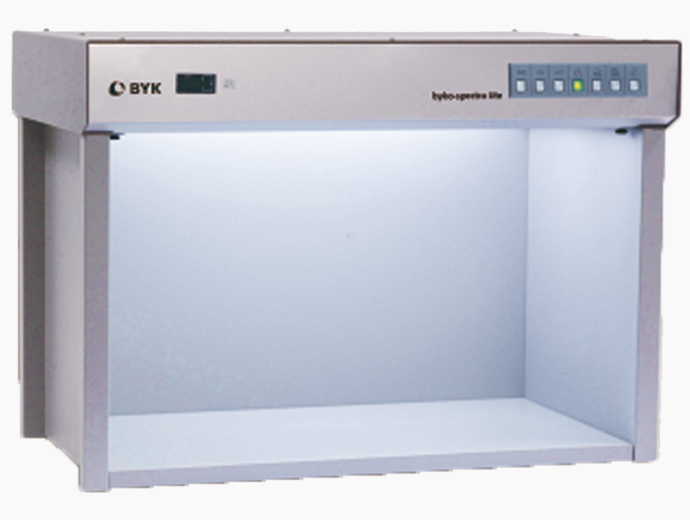

    ■ビコスペクトラ ライト(byko-spectra lite)

    必要な標準光源に特化したコストパフォーマンス機


    5つの光源を搭載しながら、コストを抑えた標準光源ブースになります。UV光源が必要だがイニシャルコストを抑えたい方には、最適な一台です。

    -5つの制御された光源を搭載:昼光D65(クラスB),白熱灯A,蛍光灯CWFおよびTL84,紫外線UV
    -コンパクトながらテストがしやすいビューエリアを確保:36 x 61 x 41 cm
    -UVランプにより、蛍光増白剤の評価が可能
    -光源の切り替えを自動に行えるステッププログラム搭載
    -ランプの交換時期を管理するタイマー搭載
    -実験室においても邪魔にならないボックスサイズ
    -持ち運びに便利な軽量モデル


     一般価格315,000円(税別・送料別)より
    Cat. No. 製品名 電源 サイズ ビューエリア 重量
    6061 ビコ-スペクトラ ライト 230V 230 V, 50/60 Hz 49 x 67 x 48 cm 36 x 61 x 41 cm 18kg
    6060 ビコ-スペクトラ ライト 115 V 115 V, 50/60 Hz 49 x 67 x 48 cm 36 x 61 x 41 cm 18kg
    ■製品構成
    光源,ブース,電源コード,証明書,取扱説明書
    ■オプション・交換部品
    Cat.No. 製品名 電圧 D65 A CWF TL84 UV
    6063 交換ランプキット証明書付 6060/6061用 230/115V 2本 2本 1本 1本 1本
    6062 交換ランプキット 6060/6061用 230/115V 2本 2本 1本 1本 1本
    6064 ISOパネルセット 6060/6061用

    ※ランプ推奨交換時間 : 2500時間

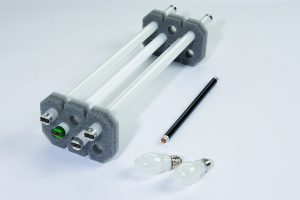

    Cat.No.6062/6063
    交換ランプキット

    Cat.No.6064
    ISOパネルセット 6060/6061用

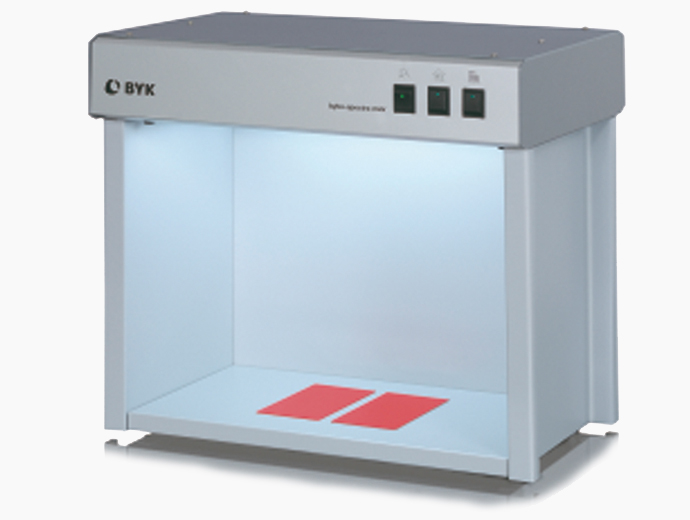

    ■ビコスペクトラ ベーシック/ミニ(byko-spectra basic/mini)

    3の標準光源に絞ったベーシック/超小型サイズのミニモデル


    ビコスペクトラベーシックとミニは、シリーズ内最小・最軽量のモデルになります。どこでも設置が容易で、軽量なので運搬がしやすく、出張や出先での色評価も容易に行えます。光源は利用頻度が高い3つの光源に絞る事で、大変お求めやすい価格を実現いたしました。

    -3つの異なる光源:昼光D65(クラスB)白熱灯A、蛍光灯CWFまたはTL84
    -コンパクトなデザインでの経済的なテスト:表示エリア37 x 60 x 33 cm
    -光源ごとに個別のスイッチを使用することで操作が簡単
    -ツールなしで1分ですばやくセットアップ
    -実験室および生産用
    -最軽量で持ち運びに便利


    または

    一般価格135,000円(税別・送料別)より
    Cat. No. 製品名 電源 サイズ ビューエリア 重量
    6054 ビコ-スペクトラベーシック,TL84,230 V 230 V, 50/60 Hz 48x 67 x 42 cm 37 x 60 x 33 cm 14 kg
    6052 ビコ-スペクトラベーシック,CWF,230 V 230 V, 50/60 Hz 48x 67 x 42 cm 37 x 60 x 33 cm 14 kg
    6051 ビコ-スペクトラベーシック,CWF,115V 115 V, 50/60 Hz 48x 67 x 42 cm 37 x 60 x 33 cm 14 kg
    6053 ビコ-スペクトラベーシック,TL84115 V 115 V, 50/60 Hz 48x 67 x 42 cm 37 x 60 x 33 cm 14 kg
    6043 ビコ-スペクトラミニ, TL84, 230 V 230 V, 50/60 Hz 46x 52 x 34 cm 33 x 46 x 25 cm 10 kg
    6041 ビコ-スペクトラミニ, CWF, 230 V 230 V, 50/60 Hz 46x 52 x 34 cm 33 x 46 x 25 cm 10 kg
    6040 ビコ-スペクトラミニ, CWF, 115 V 115 V, 50/60 Hz 46x 52 x 34 cm 33 x 46 x 25 cm 10 kg
    6042 ビコ-スペクトラミニ, TL84, 115 V 115 V, 50/60 Hz 46x 52 x 34 cm 33 x 46 x 25 cm 10 kg
    ■製品構成
    光源,ブース,電源コード,証明書,取扱説明書
    ■オプション・交換部品
    Cat.No. 製品名 電圧 D65 A CWF TL84
    6055 交換ランプキット6051/6052⽤ 230/115V 2本 2本 1本 -
    6056 交換ランプキット6053/6054⽤ 230/115V 2本 2本 - 1本
    6070 交換ランプキット証明書付6051/6052⽤ 230/115V 2本 2本 1本 -
    6071 交換ランプキット証明書付6053/6054⽤ 230/115V 2本 2本 - 1本
    6058 ISOパネルセット6051-6054⽤
    6045 交換ランプキット6043⽤ 230V 2本 2本 - 1本
    6044 交換ランプキット6041⽤ 230V 2本 2本 1本 -
    6050 交換ランプキット6042⽤ 115V 2本 2本 - 1本
    6049 交換ランプキット6040⽤ 115V 2本 2本 1本 -
    6067 交換ランプキット証明書付6043⽤ 230V 2本 2本 - 1本
    6066 交換ランプキット証明書付6041⽤ 230V 2本 2本 1本 -
    6069 交換ランプキット証明書付6042⽤ 115V 2本 2本 - 1本
    6068 交換ランプキット証明書付6040⽤ 115V 2本 2本 1本 -
    6059 ISOパネルセット6040-6043⽤

    ※ランプ推奨交換時間 : 2500時間

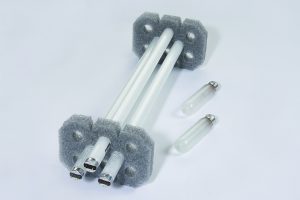

    Cat.No.6055/6056/6070/6071
    交換ランプキット 6015/6052用

    Cat.No.6058
    ISOパネルセット 6051/6054用

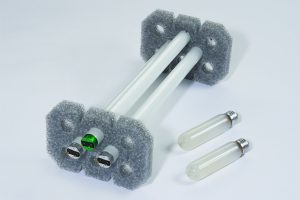

    Cat.No.6044/6045/6049/6050
    6066/6077/6068/6069
    交換ランプキット 6040-6043用

    Cat.No.6059
    ISOパネルセット 6040-6043用

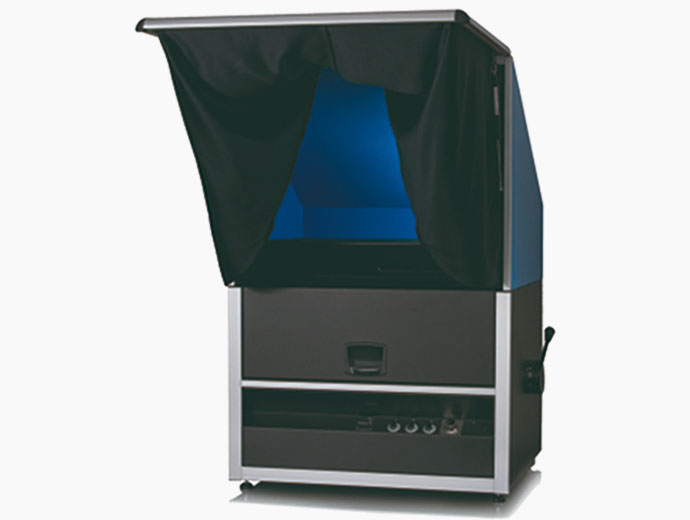

    ■ビコスペクトラ エフェクト(byko-spectra effect)

    「メタリック・パール顔料」の目視評価に特化した可変角度ステージ付き光源ブース


    メタリック・パール顔料を使用したエフェクト仕上げの外観は、観察する角度や光の強さによって色や粒子の輝きが変化し評価へ影響を受けます。通常の目視評価の場合、観察者がサンプルを手に取り角度を変えながら評価を致しますが、その場合ではサンプル角度や光の反射角度が観察者によってまちまちな為、評価がばらつくケースが多々あります。ビコスペクトラ エフェクトでは、メタリック・パール色測定で多数の実績がある多角度測色機「BYK-mac i」で得られたデータと同じ目視評価環境を実現致しました。メタリック・パール顔料を使用したエフェクトコーティングの評価に最適な6角度(-15°,15°,15°,25°,45°,75°,110°)を再現する可変ステージを搭載。簡単に指定した角度へ固定が可能になる為、どの観察者でも同じ環境でのエフェクトコーティングの評価が出来ます。

    また、ステージを45°固定にし3角度からの照明(15°,45°,85°)から照射し顔料の反射による「光輝感」や「粒子感」の観察も容易に可能。いままで一定の評価が困難であったメタリック・パール色の目視評価を可能にしました

    • 視野角6条件の色評価で昼光条件をシミュレート
      サンプル傾斜テーブルで-15°/15°/25°/45° /75°の6角度試験が可能
      メタリック・パール色の角度による色変化が容易に確認できます
    • 15°、45°、75°の直接照明による評価が可能
      3つの独立したLEDが直接太陽光をシミュレート
    • ウォームアップ時間不要
    • ランプ使用時間用タイマーおよび交換時の表示可能
    • 照明の明るさの調整可能
    Cat.No.6027 ビコスペクトラ エフェクト
    一般価格2,634,000円(税別・送料別)より
    Cat. No. 製品名 電源 サイズ サンプルテーブル 重量
    6027 ヒゴスペクトラ エフェクト 115/230 V, 50/60 Hz 121x 80 x 76 cm 32 x 60 cm 58.8 kg

    ■交換用ランプ

    Cat.No. 製品名 仕様
    6026 交換ランプ D65 ランプは2500時間ごとに交換することを推奨いたします。
