ビコドライブ(byko-drive)/自動塗布装置(自動フィルムアプリケーター)

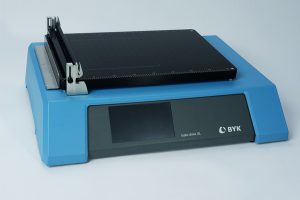

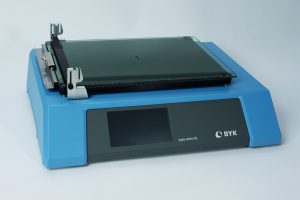

■ビコドライブ(byko-drive)/A4サイズモデル


人の手で行う塗布は、一定以上の経験と技術が必要となり安定的な塗膜形成が難しいとされています。同じ塗料やインクだったとしてもアプリケータを使用した塗布時に起こる速度や圧力の変化といった原因で、塗布された塗膜厚さ、光沢、不透明度、色、ムラなどが不均一になりがちです。これら問題をビコドライブを使用する事で、安定的な塗膜形成を誰でも継続的に作り出すことが出来るようになります。本機では、安定した品質を実現するべく塗布速度は2-200mm/secの間で1mm/sec単位で設定が可能。アプリケーター、バーコーター、フィルムキャスティングナイフなどの幅広いバリエーションに対応。バキュームプレートタイプまたはクランプ付きガラスプレートタイプを選択でき、プレートはバキュームプレートとガラスプレートの相互交換が可能な設計で必要に応じて交換が可能です。

■規格(準拠)
ASTM D 823.D 4147準拠
JIS-K5600準拠

Cat.No.2121 ビコドライブV

一般価格512,000円(送料・消費税別途)

■製品ラインナップ

Cat.No. 製品名
2139 ビコドライブS,V バキュームプレート付
21240 ビコドライブS,G クランプ付ガラスプレート

■製品仕様

仕様 詳細
バー移動速度 2-200mm/sec
移動速度精度 ±1%
ワイヤーバー直径上限 15mm
ワイヤーバー長さ上限 60cm
最⼤テストパネル⼨法 22.9cm×30.5cm
ストロークレンジ 2.5-23.5cm
プッシュバーとプレート間距離 2-39mm
電源 100 – 240V AC/50-60 Hz
寸法 47×35.6×20.3cm
重量 13.2kg

■交換用部品・オプション品

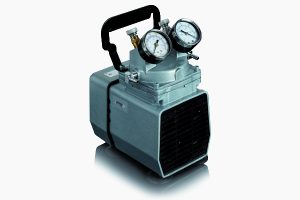

Cat.No.3879 バキュームポンプ 115V

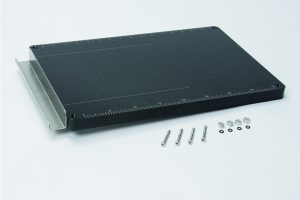

Cat.No.3876 バキュームプレート

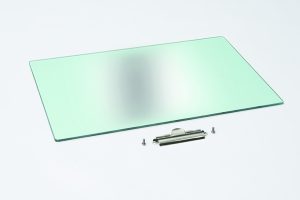

Cat.No.2127 クランプ付きガラスプレート


Cat.No.2123/2128/2129 ウエイトバー固定具

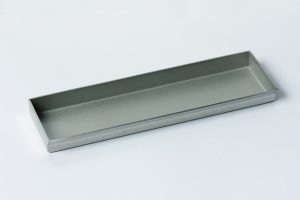

Cat.No.2125 ドリップパン

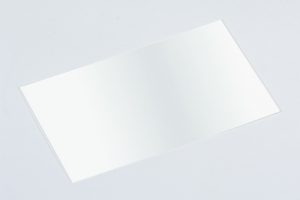

Cat.No2138 スクリーンプロテクター

Cat.No. 製品名
3879 バキュームポンプ 115V
3876 バキュームプレート
2127 クランプ付きガラスプレート
2125 ドリップパン
2138 スクリーンプロテクター

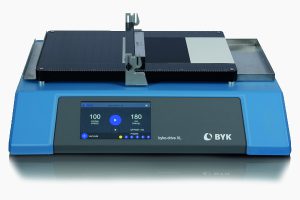

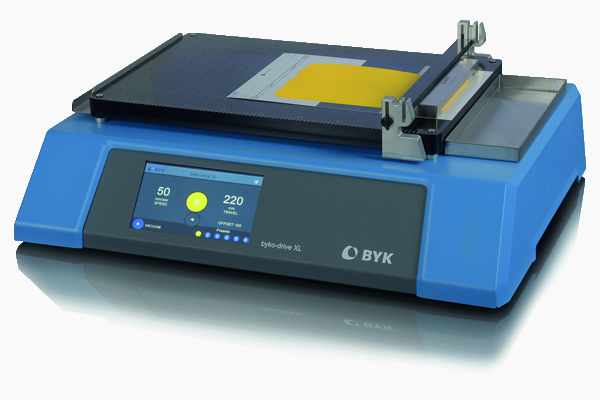

■ビコドライブXL(byko-driveXL)/A3サイズモデル

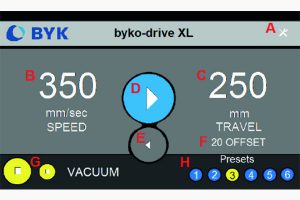

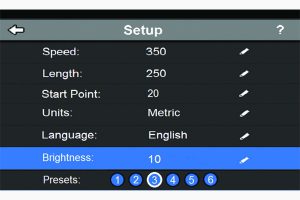

ビコドライブXL/自動フィルムアプリケーターは、塗料・インキ・コーティング剤はもとより接着剤や防水材などあらゆる液体塗布において、自由度が高い塗布セッティングが可能です。塗膜形成において塗布速度とアプリケータの圧力は重要で品質に左右されます。 本機では、安定した品質を実現すべく塗布速度は5-500mm/secの間で1mm/sec単位で設定が可能。またプッシュウエイトバーは、一定の膜厚を保つためにアプリケータ全体を加圧する設計になっています。プッシュバーは、アプリケータ,バーコーター,フィルムキャスティングナイフなどの幅広いバリエーションに対応。また本体側面には大型カラータッチスクリーンを搭載し、速度,開始終了点位置,ストローク長のセットが簡単に行えます。セットしたプログラムは6個までメモリが可能。 本機はバキュームプレートバージョンまたは、ガラスプレートバージョンをご用意。プレートはバキュームプレートとガラスプレートの相互の交換が可能な設計で必要に応じて交換が可能です。

■規格(準拠)
ASTM D 823.D 4147準拠
ISO 11998準拠
JIS-K5600準拠
Cat.No.2131 ビコドライブXL V

Cat.No.2132 ビコドライブXL G

一般価格846,000円(送料・消費税別途)

■製品ラインナップ

Cat.No. 製品名
2131 ビコドライブXL V バキュームプレート付
2132 ビコドライブXL G ガラスプレート付

■製品仕様

仕様 詳細
バー移動速度 5 – 500 mm/s (0.2 – 19.6 in/s)
速度精度設定値 0.01
速度分解能 1 mm (0.10 in)
ワイヤーバー直径上限 15 mm (0.6 in)
ワイヤーバー⻑さ上限 600 mm (24 in)
最⼤テストパネルサイズ 285×438 mm (11.2x 17.2 in)
最⼤ストローク量 400 mm (15.7 in)
保存可能メモリ数 6
プッシュバーとプレート間距離 2 – 39 mm (0.08 – 1.54 in)
プッシュバー重量 500g(オプションで1500gまで可能)
最⼤バキューム量(2131のみ) 0.67 bar (20 inHg)
バキュームゾーン 2
電源 100 – 240V AC/50-60 Hz
⼨法 610x445x204 mm (24.0×17.5×8.0 in)
重量 17 kg (37.4 lb)

■交換用部品・オプション品

Cat.No.2133 バキュームプレートXL

Cat.No.2134 ガラスプレートXL

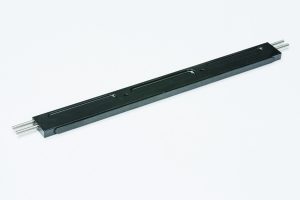

Cat.No.2135 プッシュウエイトバー 500g

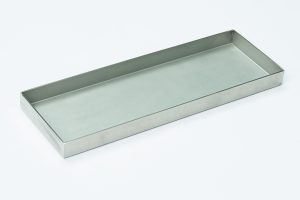

Cat.No.2137 ドリップパンXL

Cat.No.2138 スクリーンプロテクター

Cat.No. 製品名
2133 バキュームプレートXL
2134 ガラスプレートXL
2135 プッシュウエイトバー 500g
2136 プッシュウエイトバー 1000g
2137 ドリップパンXL
2138 スクリーンプロテクター
