Cat No.
4775
ヘーズガード i(haze-gard i)(ヘーズメーター/ヘイズメーター)

価格

¥3,450,000⇒2023年度キャンペーン価格は終了いたしました

    * 標準価格は消費税、梱包送料抜きの価格です。

すべての透明性を求められる用途に精密で信頼性の高い透過ヘーズ測定機器

2014年10月に全面改良されたBYKのヘーズメーター/ヘイズメーターです。
透明性を求められるプラスチックフィルムやガラス、レンズなどの用途での全光線透過率、透明度、透過ヘーズを測定します。



■haze-gard i プロモーションビデオ

AGフィルム測定(アンチグレアフィルム測定)

ヘーズ(ヘイズ)ではない、不透明性の原因

今までの透過測定は全光線透過率と透過ヘイズ測定が主に行われてきました。 昨今の高機能フィルムの技術進歩が行われており、透明フィルムや透明プラスチック の付加機能が多く施されています。その中でAGフィルムに代表する写り込み防止機能を有するフィルムは、表面に多くの微細な凹凸やテクスチャーが付けられ、艶消しにならない程度に微細に光を拡散させています。これはヘーズのように白く濁ったものではなく、ピントがずれたようなぼやけた不透明のような見た目になります。この要因は光の拡散パターンにあります。

■ヘーズフィルム=全体が白く濁る=透過ヘイズ

■AGフィルム=全体がボケて見える=クラリティー(透明性)

透過ヘーズ=広角度拡散=全体が白く濁る
クラリティー=狭角度拡散=全体がボケて見える=AGフィルム

クラリティー(透明性)測定が必要な発生要因

①樹脂またはコーティング液の硬化収縮により、透明製品内部または表面に微細な光の屈折ポイントが発生する場合

②樹脂冷却時の行程で、設備的要因・人員的要因などでばらつきが生じ、微細な光の屈折ポイントが発生する場合

③透明製品の表面処理で、コロナ放電等やバーナーを使用したフレーム処理を行い細かいテクスチャーによる、微細な光の屈折ポイントが発生する場合

④写り込み防止目的で、ナノサイズに分散されたシリカなどのフィラーを使用し細かいテクスチャーによる、微細な光の屈折ポイントが発生する場合

⑤その他、屈折ポイントが発生する場合すべて

AG・反射写り込み防止処理・タック防止処理・製造時の硬化ばらつきなどで クラリティー低下の事例が多い

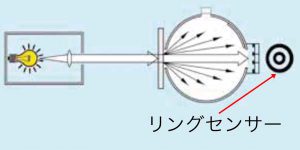

クラリティー測定用にリングセンサーを搭載

haze-gard i は全光線透過率・透過ヘイズの測定の他に、クラリティー(透明性)測定用に専用リングセンサーを搭載しています。これにより2.5度以下の挟角拡散の計測を可能にし、更なる定量的な数値管理を可能にします。

全光線透過率・透過ヘーズのISO/ASTMの異なる光源規格とクラリティーを同時測定可能

haze-gard i は1台で複数の国際基準に準拠した「全光線透過率」と「透過ヘイズ」測定が可能です。特に1度の測定で異なる3種類の光源規格(D65,A,C光源)を同時に結果出力が可能です。

■ASTM D1003 A及びC光源 非補償法

■ISO 13468    D65光源   補償法

※ヘーズガードiはダブルビーム法を採用しておりますので、補償ポート測定なしで測定が可能です。

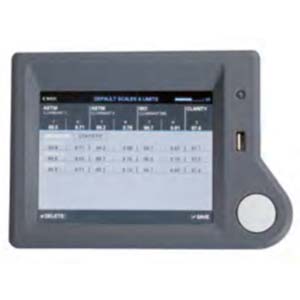

オンボード解析が可能

大型ディスプレイに表示されるデータは、測定データの他平均、min / max、標準偏差等の統計表示が行えます。また、しきい値を設定する事で、合否判定の設定も可能になっています。pcがなくても1台で完結できるのがhaze-gard i の特徴です。

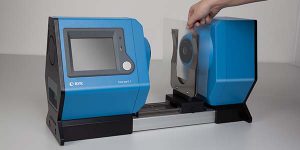

サンプルサイズを選ばないオープン型

本体はオープン型になっており、サンプルサイズを選びません。また、測定位置も自由に変更が出来るのでばらつきやムラなどの測定管理が容易に行えます。

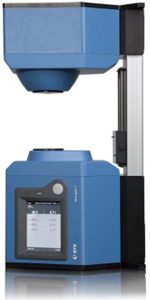

縦置き・フットスイッチも完備

縦置きも可能なhaze-gardi。ディスプレイ表示も天面に合わせた回転機能付きです。また、フットスイッチも完備していますので両手が塞がっていても、測定が可能です。

BYKのLED技術

10年保証長期熱安定LEDランプ

白熱球やタングステンランプとは違い、LEDランプは長期での安定的な測定や再現性に優れた測定を提供致します。連続使用や室温温度に影響されず、常に一定で安定したデータ測定を実現しました。また光源は10年保証で、ランプ交換の手間やコストなどを削減します。 ※LEDランプ以外の保証は購入後1年間

高精度な再現性と器差/デジタルスタンダード

熱安定性に優れたLEDランプを搭載したhaze-gard i は再現性及び器差が大変少ないのが特徴です。温度に左右されない為、温度・湿度の外気要因の他、連続測定などあらゆるシチュエーションで安定したデータが測定出来ます。また、haze-gard i を2台以上所有していれば「デジタルスタンダード」として運用が可能。今まで困難であったデジタルデータの送受信だけで正確なデータの比較を可能にします。

データ管理ソフトウェア「smart-chart」を標準でバンドル

オプション料金無しで専用ソフトウェア「smart-lab haze」を付属いたします。 測定器に保存したデータやオンライン測定したデータをシームレスにPCへ転送を行い結果を表示。一覧表やグラフ・テストレポートとして出力が可能。またMicrosoft® Excel® 用と連携し、データを.xlsとして出力出来ます。 ※1 ライセンスは2アカウント付属。

測定はオンライン・オフラインの両方に対応

haze-gard i を直接usbケーブルとpcと接続し、オンライン測定が可能。更に設置場所とPCが離れている場合は、一度市販のUSBメモリーへデータ転送を行いPCにてデータの解析が可能です。

各種オプション品をご用意

■Cat.No.4788 フィルム用フォルダー / 厚手フィルムやガラス板等の位置固定に最適
■Cat.No.4784 薄膜用フィルムフォルダー / 薄手フィルム・ラップ状フィルムなどの位置固定に最適

■液体用セル  各厚み2.5/5/10/20mm / 液体測定にてセルにサンプル液を注入し、液体計測が可能になります。

■Cat.No.4785 テーバー摩耗用フォルダー / テーバー試験サンプル片の位置固定に最適

透過率標準板 各10/30/50/70/90% 、ヘーズ標準板 各1/5/10/20/30%

製品特徴

  • 全光線透過率・透過ヘイズ・透明性クラリティーの計測が可能なヘーズメーター/ヘイズメーター
  • 大画面カラーディスプレイ
  • 光源にLEDを使用
    器差・誤差が少なくなります
    長期安定性に優れています
    光源の交換は不要
    光源は10年間の保証付き
  • オープンデザインのため大きなサンプルも測定可能
  • 全光線透過率とヘイズは国際的な規格に準拠しています
    ASTM D1003 A及びC光源
    ISO 13468 光源D65
  • すべての規格を1台で測定可能
  • フットスイッチが標準で付属されます
  • 基準ビームによりLED出力が調整され、安定した測定が可能
  • スマートラボ(同梱データ解析ソフト)で単純なデータシートから日々のトレンドレポートまで作成が可能
  • 測定データはUSBメモリースティックでPCへの転送が可能
  • LAN接続により複数台の測定機器が接続できます
    離れた工場間でのデータのやり取りが可能
  • 縦置き使用も可能で設置場所を選びません
  • テーバー摩耗用フォルダーや液体セルもご用意しています

製品仕様

製品 haze-gard i
カタログ.No 4775
光源ランプ LEDランプ
規格 ASTM D 1003,D 1044 / ISO 13468,14782
光源 ASTM A光源 , C光源 , ISO D65光源(3光源同時データ表示可能)
光源規格 CIE-C, CIE-A (ASTM D1003) , CIE-D65 (ISO 13468, ISO 14782)
測定サイズ φ18mm(0.7in)
測定開口径 φ25.4mm(01.0in)
スペクトルレスポンス CIE 輝度ファンクシヨン y
光学系 0° / 拡散
測定レンジ 0 – 100 %
メモリー 5000データ
表示項目 全光線透過率 , 透過ヘーズ , クラリティー(透明性) 各光源別に同時表示可能
合否判定項目 本体及び付属ソフトで閾値の設定可能
言語 日本語,英語,ドイツ語,フランス語,イタリア語,スペイン語
表示部 LCDタッチパネルディスプレイ
測定方法 本体測定ボタン , フットスイッチ , 付属ソフト上での操作
インターフェース LAN, USB 2.0 Bタイプ, 汎用メモリースティック用全面USBポートAタイプ
電源 115 V /230 V
稼動温度 10 to 40 °C (50 to 104 °F)
保存温度 0 to 50 °C (+32 to 122 °F)
付属ソフトウェア smart-chart lab haze ※2ライセンス
光源ランプ保証 購入より10年間 ※ランプユニットは含まれません
本体保証 購入より1年半
設置方法 横置き , 縦置き(ディスプレイ表示回転機能付き)
大きさ 62 x 33 x 22 cm (24 x 13 x 9 in)
重量 18 kg (40 lbs)
