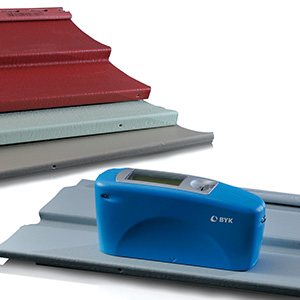

マイクログロス シリーズ(micro-gross)光沢計
あらゆる物質表面の光沢計測が可能です
光沢計マイクロ-グロスは、単角度モデル3角度モデルの他、自動車内装計測向けSモデルや膜厚計搭載モデルなど幅広いラインナップ。
また国際規格に準拠して、素早く品質の変動の認識が可能になります。
グロスレンジ範囲0-2000GUで 高反射金属(鏡やメッキなど)も測定可能。

価格

特価キャンペーン実施中!!価格については別途お問い合わせ下さい。



光沢とは

光沢とは、艶やグロスとも呼ばれ光が表面で反射する事です。 直射光が強く反射されるほど、透明感を感じクリアな印象を与えます。逆に光の反射拡散が大きい程艶消しになり、落ちついた風合いになります。これらは、光の正反射光と散乱反射光の関係で成り立っています。特に色彩の評価には光沢は重要で、光沢が違うもの同士を比較すると印象や色目が変わって見えます。

高光沢から低光沢

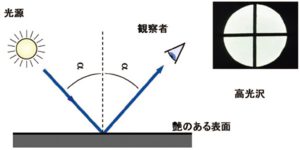

高光沢・フルグロス・ハイグロスなどは光の正反射が強く散乱反射光が低い為、表面は「つやつや」や 「テカテカ」などと表現されるように、透明感があるのが特徴です。つまり、一方向に反射し入射角は反射角に等しくなります。

低光沢は表面が粗いと、光はあらゆる方向に散乱、拡散します。反射した表面は鮮明さを失いくもりが生じます。これは反射した光が拡散反射し、一方向への反射強度は低下してしまい表面にくもりが生じてきます。

 3角度の選定はそれぞれ艶によって測定角度が異なる

下の表は、13サンプルをつや消しから高光沢まで視覚的に分類し、3種類の指定された角度で測定したものです。曲線の急勾配では、サンプル間の相違がはっきりと測定できますが、平坦な部分では、測定角度と視覚との相関関係はもはやみられません。様々なアプリケーションのための光沢測定-特有なアプリケーションや、艶消しから高光沢試料までの一般的な解明について、ビック-ガードナーはすべてを網羅したグロスメーターを提供します。 これらのユニークな特徴と恩恵は、光沢測定の業界基準となっています。





光沢計/グロスメーター micro-glossシリーズの特徴

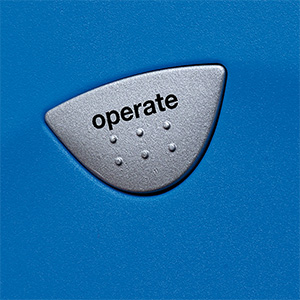

操作はボタンを押すだけでのとても簡単

操作は測定ボタンを押すだけで、瞬時に測定結果を表示。直感的で簡単で誰でもご使用が可能です。

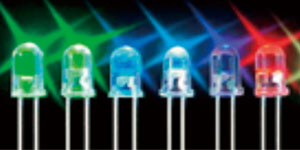

10年保証長期熱安定LEDランプ

長期での安定的な測定や再現性に優れた光沢測定を提供致します。連続使用や室温温度に影響されず、常に一定で安定したデータ測定を実現しました。また光源保証は10年間となっており、ランプ交換の手間やコストなどを削減します。 ※LEDランプ以外の保証は購入後1年間

優れた再現性±0.2%と器差±0.5%

micro-glossシリーズは、再現性±0.2%と器差±0.5%と高精度を実現いたしました。これは、LED光源の安定した熱安定性が大いに影響しているからです。いつ・どこでも・何度でも同じデータが得られる安心をご提供いたします。 更に自動車内装等でご使用を想定した、低グロス測定精度を高めたSモデルもご用意しています。

いつでも正確なデータが得られる自動自己診断機能

正確な測定を行うには信頼できるキャリブレーションが必要です。micro-gloss用ホルダーの中には校正板が固定され、電源投入時に校正板を自動でチェックする「自動自己診断機能」を搭載。また、長期間安定なキャリブレーションを実現する為に、キャリブレーション時期を自動で知らせまる機能も搭載しています。

様々な目的に合わせた測定モード

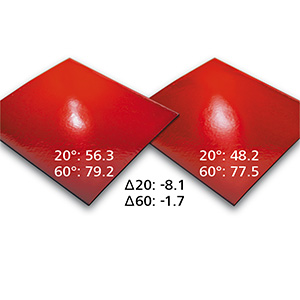

モードの選択はホイールボタンをクリックするだけでスピーディーに選択が可能。 「ベーシックモード」「連続測定モード」「統計モード」「差分(合否判定)モード」など目的に合わせたモードをご準備。瞬時に変更する事で、効率的な測定をサポートいたします。

■データ管理ソフトウェア「smart-chart」を標準でバンドル

オプション料金無しで専用ソフトウェア「smart-chart」を付属いたします。測定器に保存したデータやオンライン測定したデータをシームレスにPCへ転送を行い結果を表示。一覧表やグラフ・テストレポートとして出力が可能。またMicrosoft® Excel® 用と連携し、データを.xlsとして出力出来ます。 ※1 ライセンスは2アカウント付属。

計測データは表とグラフで表示
本体で計測されたデータは、ドッキングステーション経由でPCへ転送が可能です。転送されたデータは、一覧の表示の他モットリング別やモットルチャートなど直感的に分かりやすい表示になっています。
データはグラフで簡単比較
測定データやオーガナイズデータは、簡単にグラフで比較が可能です。サンプル単位・部位単位など比較したいサンプルごとに並べ、折れ線グラフにて軸のずれを見る事でいつ・どの部位でどの程度変化したか?を瞬間的に判別が可能になります。特に日々の安定性を管理するのに最適なグラフです。
測定手順のプログラムが可能

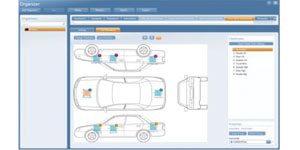

smart-chartでは、測定手順や順番を予めプログラムしオーガナイズする事が可能です。これにより、どのデータがどの部位で計測したか?をその都度登録し直す必要がななくなり、作業の効率化が図れます。また、スタンダード設定後しきい値を登録する事で合否判定機能も備わっています。

選べる光沢計/グロスメーター micro-glossシリーズ

MIcrosoft® Excel®やPDFへ出力可能
smart-chartに保存されたデータは、MIcrosoft® Excel®へ表形式で出力が出来ます。また、グラフィカルなグラフやデータは、レポートとしてPDFファイルへ出力が出来ます。

micro-tri-gloss(3角度20・60・85°搭載モデル)

3角度搭載モデル。高光沢から低光沢まで幅広くカバーできるフラッグシップモデル

micro-gloss(単角度各20/45/60/75/85°モデル)

単角度モデル。価格を抑えてご導入が可能

micro-gloss Sモデル(自動車内装規格向け)

自動車内装規格向け(低グロス高精度モデル)。国内自動車メーカーにて標準器に採用されています。

3角度、60°、60°xsの3タイプをご用意

micro-gloss60°xs(小口径モデル)

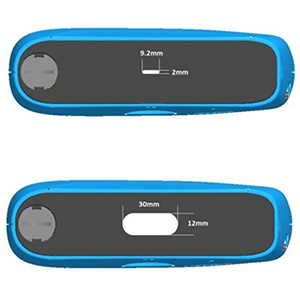

スポット径2×4mmの小口径モデル。極小な部品や細線など測定が容易。
※micro-gloss 60°XS及びmicro-gloss60°XS-Sの修理校正サービスはドイツBYK-Gardner社にて対応製品になります。

■製品特徴

  • 光源にはLEDを使用、光源は10年保証です
  • カラーディスプレイ搭載
  • コンパクトかつ軽量
  • ホルダー内校正板で自動校正
  • 長期間校正無しで計測できます
  • スクロールダイアルでメニュー操作
  • 統計、光沢差異、Pass/Fail機能
  • 999まで測定値のメモリー可能
  • 解析ソフト スマートチャートグロスを標準装備
  • PCとUSBケーブルで接続可能
  • グロスレンジ範囲0-2000GU 高反射金属も測定可能
  • 複数角度の測定値を表示

■製品仕様

概要 単角度モデル 単角度モデル 単角度モデル 3角度モデル 3角度
膜厚計付モデル
単角度モデル 単角度モデル 単角度
小口径モデル
3角度低光沢
高性能モデル
単角度低光沢
高性能モデル
単角度小口径
低光沢
高性能モデル
Cat.No 4560 4561 4562 4563 4564 4567 4568 4569 4566 4565 4570
モデル名 マイクログロス
20°
マイクログロス60° マイクログロス85° マイクロ
トリグロス
マイクロ
トリグロスμ
マイクログロス45° マイクログロス75° マイクログロス60°XS マイクロ
トリグロスS
マイクログロス60°S マイクログロス60°XS-S
測定角度 20° 60° 85° 20°/60°/85° 20°/60°/85° 45° 75° 60° 20°/60°/85° 60° 60°
用途 高光沢 中光沢 低光沢 全用途 全用途
(膜厚計搭載)
セラミック、
フィルム
紙、ビニールサイディング 中光沢 自動車内装 自動車内装 自動車内装
測定スポット 10 x 10 mm 9 x 15 mm 5 x 38 mm 単角度参照 単角度参照 9 x 13 mm 7 x 24 mm 2 x 4 mm 単角度参照 9 x 15 mm 2 x 4 mm
自動レンジ 0ー2000GU 0ー1000GU 0ー160GU 単角度参照 単角度参照 0-180GU 0-140GU 0ー1000GU 単角度参照 0ー1000GU 0ー1000GU
再現性 0 -100 GU ± 0.2 GU ± 0.2% 20 -100 GU ± 0.2 GU ± 0.2%
再現性(低光沢) 0 – 20 GU ± 0.1 GU ± 0.1%
器差 0 -100 GU ± 0.5 GU ± 0.5% 20 – 100 GU ± 0.5 GU ± 0.5%
器差(低光沢) 0 – 20 GU ± 0.2 GU ± 0.2%
概要 単角度モデル 単角度モデル 単角度モデル 3角度モデル 3角度
膜厚計付モデル
単角度モデル 単角度モデル 単角度
小口径モデル
3角度低光沢
高性能モデル
単角度低光沢
高性能モデル
単角度小口径
低光沢
高性能モデル
Cat.No 4560 4561 4562 4563 4564 4567 4568 4569 4566 4565 4570
モデル名 マイクログロス
20°
マイクログロス60° マイクログロス85° マイクロ
トリグロス
マイクロ
トリグロスμ
マイクログロス45° マイクログロス75° マイクログロス60°XS マイクロ
トリグロスS
マイクログロス60°S マイクログロス60°XS-S
測定角度 20° 60° 85° 20°/60°/85° 20°/60°/85° 45° 75° 60° 20°/60°/85° 60° 60°
ISO 2813
ASTM D 523
ASTM D 2457 単角度参照 単角度参照 単角度参照
ASTM C 346
ASTM D 3679
DIN 67530
JIS Z 8741
Tappi T 480
ISO 7668
ISO 2178/2360/2808
ASTM B499/D1400
スペック 内容
光源ランプ LEDランプ
光源規格 CIE標準規格 CIE-C光源
統計 サンプル毎に設定可能
メモリ 999 測定値(測定日も記録)
インターフェイス USB
表示部 バックライト付カラーLCD
表示項目選択 測定値、平均値、最小値、最大値、レンジ、光沢差、合否判定、反射率
測定結果表示 カスタマイズ可能
合否判定設定 付属ソフトで閾値の設定可能
長期校正間隔 校正板の自動チェック機能付
測定時間 0.5 秒/測定
表示言語 日本語、英語、スペイン語、ドイツ語、フランス語、イタリア語、ポルトガル語、ポーランド語、トルコ語、他
自動電源オフ 10 ー99 秒間選択
電源 単三型1.5V アルカリ電池4,000 回測定、USB給電
付属ソフトウェア smart-lab Gloss またはsmart-process Gloss ダウンロード版※2ライセンス
光源ランプ保証 購入より10年間 ※ランプユニットは含まれません
本体保証 購入より1年半
稼動温度 15 ー40℃
稼動湿度 85 %まで (結露なしの場合)
大きさ 155 x 73 x 48 mm
重量 400g
