Cat No.7075 スペクトロ2ガイド 45°c:0°  (spectro 2 guide 45°c:0°)

Cat No.7070 スペクトロ2ガイド d8°SPIN/SPEX (spectro 2 guide d8°SPIN/SPEX)

価格 ¥2,350,000  お問い合わせください。

標準価格は消費税、梱包送料抜きの価格です

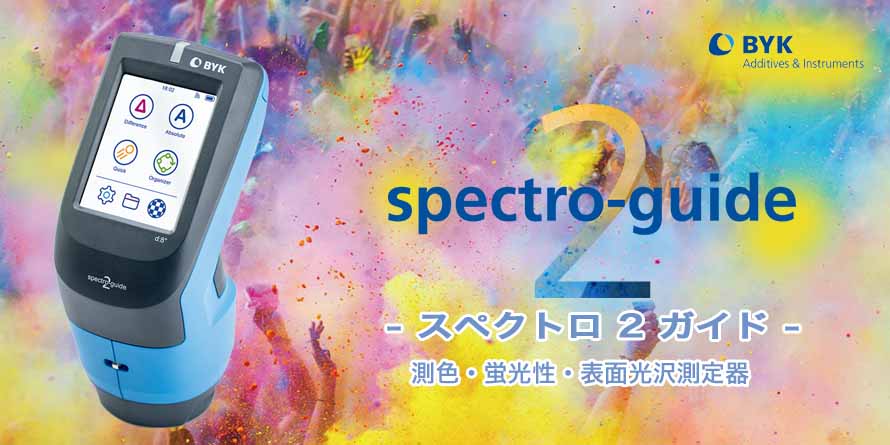

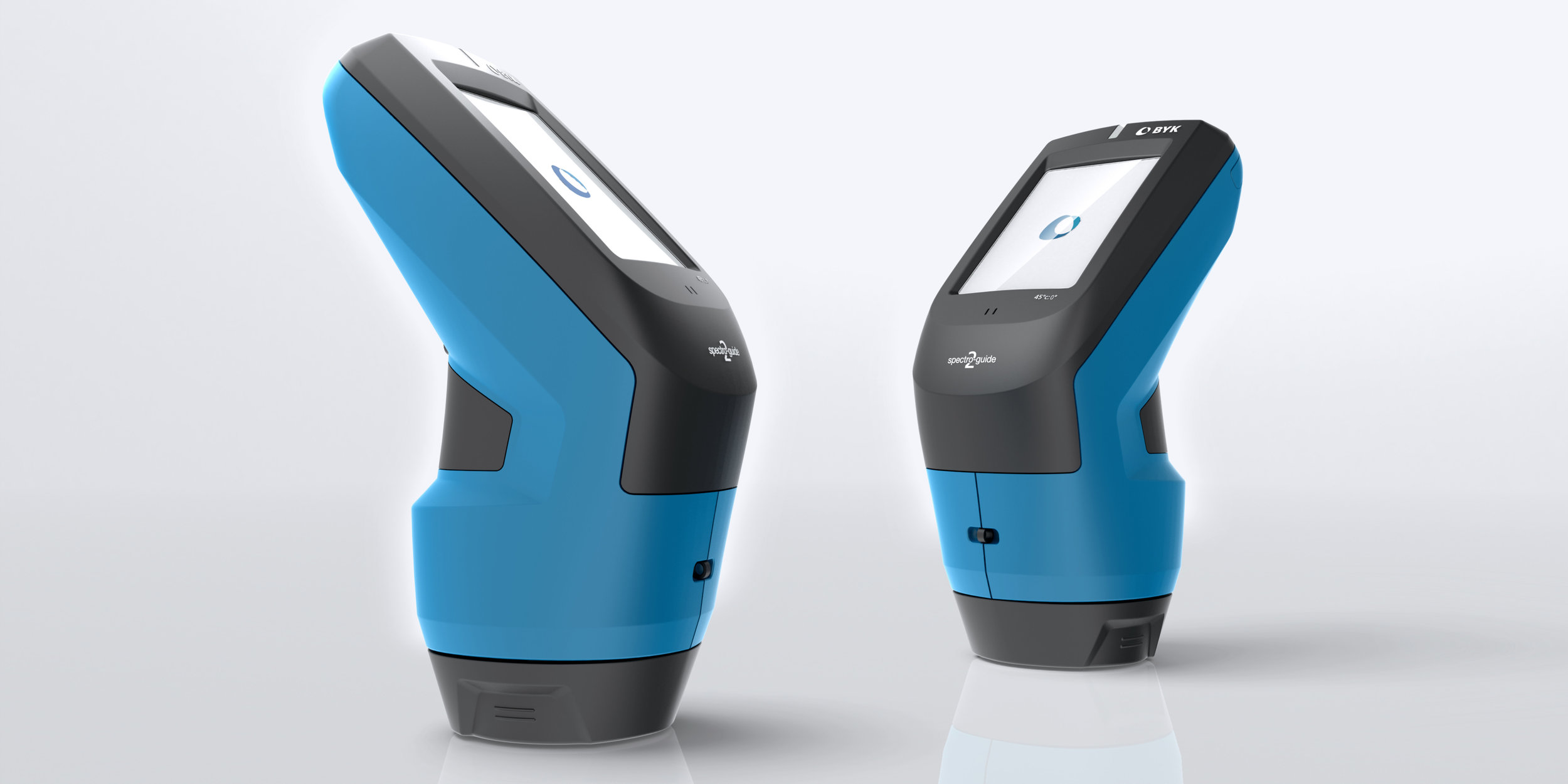

ドイツ・BYK-Gardner社製色彩測色計になります。

spectro 2 guide(分光測色計・色彩色差計)は、色彩測色計と蛍光性、そして光沢度計を組み合わせたトータルソリューションをする測定器です。ハイパフォーマンスに総合的な色管理が可能でありながら、操作はシンプルさを追求し3.5インチタッチカラーディスプレイを搭載。 ディスプレイに映し出したライブビュー映像で、ピンポイントの測定が可能。それは色を触っているかのような新しい操作感覚です。

■製品紹介ビデオ

■プロモーションビデオ

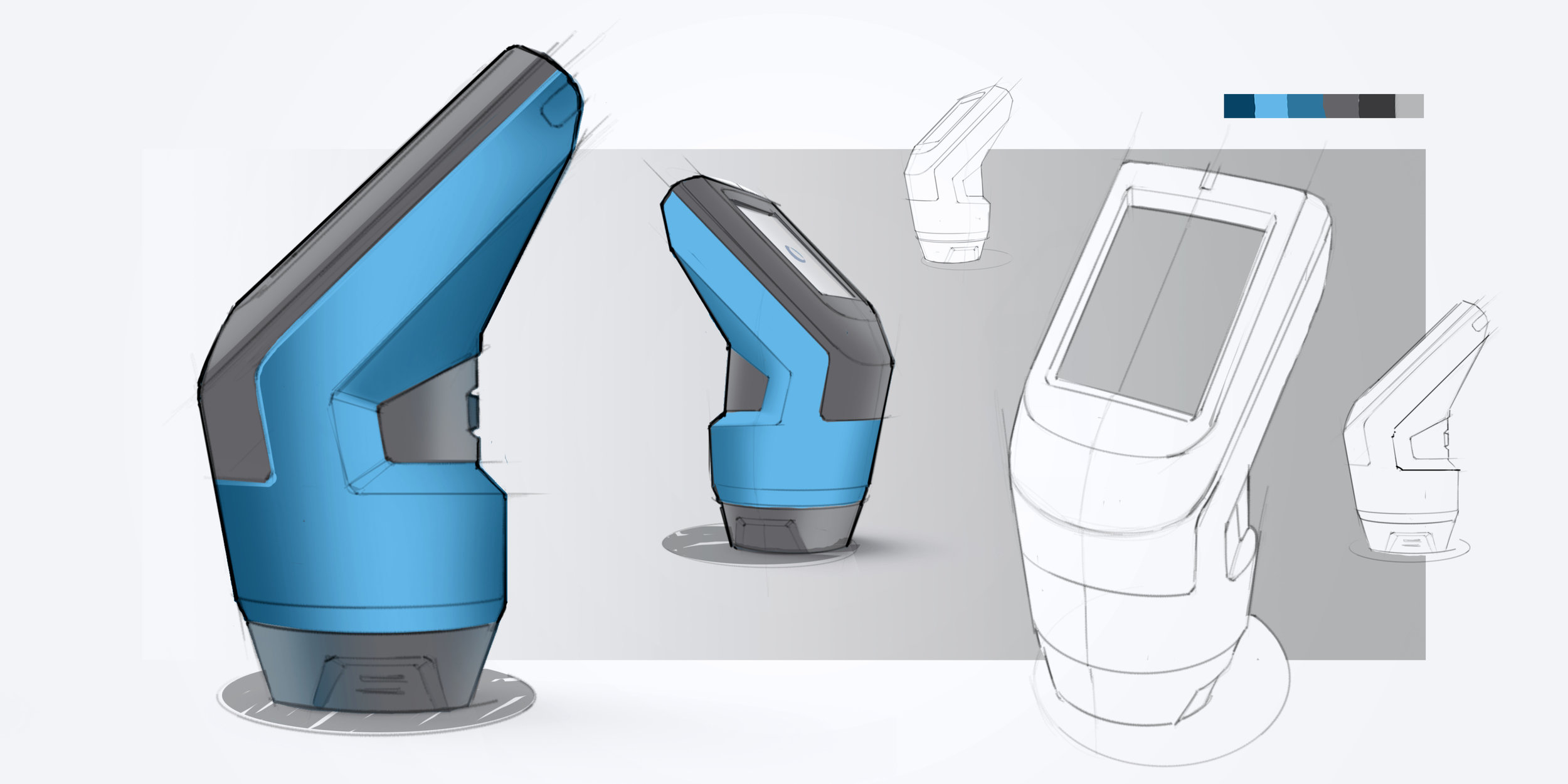

■Henssler&Schultheissデザインによる直感的な操作が可能

spectro 2 guideでは、本体デザインをHenssler&Schultheiss社(https://www.henssler-schultheiss.de/)が設計。直感的でとても使いやすく仕上げました。小型かつ筒型形状なので、片手でも両手でも安定して測定を行う事が可能です。また、自動車内装において位置決めがしやすく、ライブビューを見ながら確実な位置決めを行うことで場所によるばらつきがない測定が可能です。
さらに、落下防止策にハンドストラップを採用し、測定現場での生産性向上にお役立て出来ます。

■カラータッチLCDとグラフィカルなグラフ表示

spectro 2 guideでは、大型カラータッチLCDを搭載し、視野性・認識性・操作性を大幅アップいたしました。操作は直感的に分かりやすいアイコンタップし、メニューを簡単に選べます。また測定データは、グラフィカルなグラフで表示され、一目で確認が可能。 また、測定データは表示したい色差・スケールなどを任意に選択し同時表示が可能。更に測定データを統計化して表示も可能です。例えば測定データのMAX,MIN,標準偏差など各スケールごとの値を1つの画面で表示が可能になります。 画面の切り替えはスワイプ(指で画面をなぞる)で行えるため、スピーディーなデータの確認が行えます。 タッチ操作が苦手な方向けにタッチペンも付属。

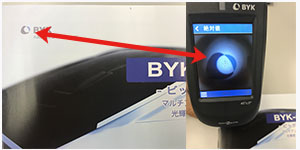

■ライブビュー測定で、極小な測定位置決めが簡単

いままで測定位置をきめるには、付属の冶具等を使用し目視合わせで行っていましたが、spectro 2 guideでは測定器内部にカメラを搭載し、映し出された映像を見ながらガイドラインに合わせ測定が行えます。 小さいスポットでも確実に位置を合わせる事が容易にできるので、誰でも簡単に測定が行えます。

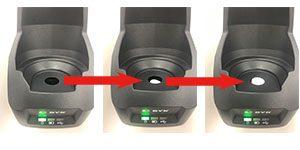

■自動校正機能付きドッキングステーションを標準でご用意

spectro 2 guideではドッキングステーションが標準装備。本体充電やPCへのデータ転送を行う他、本体をドッキングステーションへ置くだけで、ステーション内部にセッティングされた白色標準板が稼働し、自動的にキャリブレーションを実施。いつでも正確な測定データを得る事が出来ます。

■他の例を見ない高精度「再現性⊿E±0.01」「器差⊿E±0.1」を実現

spectro 2 guideは高性能LEDランプを搭載する事により、色彩値の再現性±0.01(白色板10回連続測定時※標準偏差)と器差(12枚のBCRAⅡタイルでの平均値※標準偏差)で、業界最高レベルを実現しました。測定精度なデータ管理が可能になり、今まで必要としていた色基準板を準備不要で、測色データのみの色管理が可能なデジタルマスターの運用を実現。グローバル化するサプライチェーンにおける品質管理を容易に致します。

■測定時間は驚異の2秒台

日々の検査測定では、1日数千回の測定を行う事があります。そのため測定スピードは生産タクトの障害にならないためにもハイスピードが要求されます。spectro 2 guideでは、色彩・蛍光・光沢すべての測定を2秒台で実現。現場での作業効率upをお約束いたします。

■ピアノブラック評価の黒色度計算方式を搭載(spectro 2 guide proのみ)

spectro 2 guide proでは、カーボンブラック顔料の黒色度評価で使用されている、My,dM値計算式を収載。いままで明度のL値を用いた黒色比較やa,b値での底色(赤青色)の比較では、目視との相関が取りにくかったが、My,dM値を使用する事で目視評価と合った黒色度管理が可能になります。

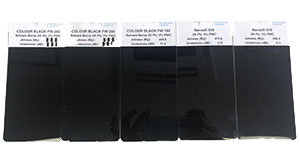

■カーボンブラックの比較テスト

一次粒子径(nm) BET比表面積(㎡/g) L* a* b* My dM Gloss 60
カーボンA 11 650 0.4 -0.1 0 337.5 1.6 96.6
カーボンB 13 550 0.9 -0.1 -0.3 298.3 8.9 92
カーボンC 24 105 2.3 0 0.5 258.6 -5.9 92.6
カーボンD 22 130 1.8 0 0.4 269.7 -6.3 92
MAX 24 650 2.3 0 0.5 337.5 8.9 96.6
MIN 11 105 0.4 -0.1 -0.3 258.6 -6.3 92
MAX-MIN差
13
545
2
0.2
0.8
78.9
15.2
4.6
L値では、サンプルの差が最大2.0であったが、 My値では78.9と大きく数値の変化が認められた。 a,b値では、サンプルの差が最大0.8であったが、dM値では15.2と大きく数値の変化が認められた。 他の値と比較し、 My,dM値は大きく数字の差が出るので目視とデータの相関が取りやすい。

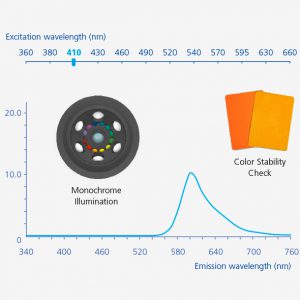

■蛍光光度計を搭載した最もコンパクトな分光光度計

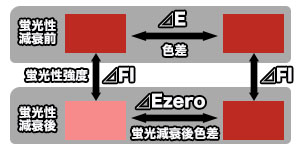

spectro2guideは市販されている蛍光強度を測定できる分光光度計では最もコンパクトな製品です。蛍光性は蛍光顔料や蛍光剤・増白剤はもとより、蛍光性のない材料でも不純物として含まれるケースもあります。これら蛍光成分が含まれる材料は、経時による蛍光の減衰が発生します。現状は、促進耐候性試験機などで、試験前後の測色を行い色の差⊿Eを比較する必要があり、非常に手間と時間がかかっていました。spectro 2 guideでは、蛍光エネルギー⊿Fl値の計測はもちろん、暴露や促進耐候性試験をした後に発生する蛍光性の減衰後(zero)の色⊿Labの他⊿Eの測定を可能にしました。長時間必要として各試験前に、蛍光性と減衰後の色評価が試験前に可能になり、材料選定の手間と試験時間の低減にお役立て致します。

■光沢計micro-glossの技術を搭載(spectro guide45/0 glossSと同等)

光沢計の世界的スタンダードであるmicro-glossのテクノロジーを搭載したspectro 2 guide、1台で2役をこなせます。色彩評価には同じ塗料やインクを使用し、艶だけを変更した意匠があります。艶が変わるとベースの色も変化したように見える為、光沢と色彩測定は一体で行わないと適正な色評価が出来ませんので、光沢測定はとても重要です。また自動車内装用途で多数採用実績がある前機種のspectro guide glossSと同等のスペックを保持しました。

左:艶あり/右:艶消し

Gloss60° L a b
艶あり 21.8 7.7 -0.2 -0.5
艶消し 12.2 10.8 -0.2 -1.0

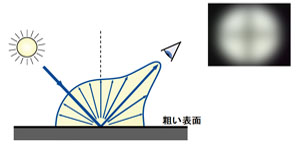

ベースコート上に艶消しコートを実施し、Gloss60°とLabを測定。艶が下がるとL値が増加する。これは表面の光の拡散が作用し、明度が高くなるのが要因。

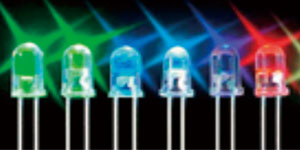

■ランプ交換なしを可能にしたBYKのLED技術

長期での安定的な測定や再現性・器差に優れた測定を提供致します。連続使用や室温温度に影響されず、常に一定で安定したデータ測定を実現しました。また光源保証は10年間となっており、ランプ交換の手間やコストなどを削減します。 ※LEDランプ以外の保証は購入後1年間

・ランプ交換原則不要

・ランプ保証10年 ※本体保証は納入後1年

・再現性に優れた、連続測定が可能

・器差間に優れ、マスター見本のデジタルスタンダート化が可能

・電源投入後、すぐに使用可能(ランプ温度を安定させる必要なし)

■データ管理ソフトウェア「smart-chart」を標準でバンドル

オプション料金無しで専用ソフトウェア「smart-chart」を付属いたします。測定器に保存したデータやオンライン測定したデータをシームレスにPCへ転送を行い結果を表示。一覧表やグラフ・テストレポートとして出力が可能。またMicrosoft® Excel® 用と連携し、データを.xlsとして出力出来ます。 ※1 ライセンスは2アカウント付属。

計測データは表とグラフで表示
本体で計測されたデータは、ドッキングステーション経由でPCへ転送が可能です。転送されたデータは、一覧の表示の他モットリング別やモットルチャートなど直感的に分かりやすい表示になっています。
データはグラフで簡単比較
測定データやオーガナイズデータは、簡単にグラフで比較が可能です。サンプル単位・部位単位など比較したいサンプルごとに並べ、折れ線グラフにて軸のずれを見る事でいつ・どの部位でどの程度変化したか?を瞬間的に判別が可能になります。特に日々の安定性を管理するのに最適なグラフです。
測定手順のプログラムが可能
smart-chartでは、測定手順や順番を予めプログラムしオーガナイズする事が可能です。これにより、どのデータがどの部位で計測したか?をその都度登録し直す必要がななくなり、作業の効率化が図れます。また、スタンダード設定後しきい値を登録する事で合否判定機能も備わっています。
MIcrosoft® Excel®やPDFへ出力可能
smart-chartに保存されたデータは、MIcrosoft® Excel®へ表形式で出力が出来ます。また、グラフィカルなグラフやデータは、レポートとしてPDFファイルへ出力が出来ます。

■製品特徴

環状45°/0°受光タイプ

・45° 8方向環状照明搭載

・目視と相関した色彩データの測定が可能

・60°光沢測定 ・蛍光強度FIl測定と蛍光減衰後の⊿Ezero測定可

・3.5インチ大型カラータッチディスプレイ搭載 ・測定数値の他、カラーグラフ表示可

・小面積にも対応可能な測定スポット径8mm

・垂直面測定でも視野しやすいディスプレイ回転表示機能搭載

・ドッキングステーションによる自動キャリブレーション

・充電・データ転送

・LED光源を搭載、ランプ10年間保証とランプ交換不要

・長時間持続内部バッテリー電池-8,000測定可能

・充電しながらの使用可能

・電源投入後数秒で測定が可能

・WIFI搭載

・日本語表示の他、英語・他計8カ国語対応

・軽量で小型な測定器

・標準板および試料測定用の指定ボタン

・専用ソフトウェアsmart-chart標準付属

・日本国内での校正対応

■製品仕様

製品 45°c:0° d:8°(spin / spex)
カタログ.No 7075 7070
測定開口/スポット測定径 φ12 mm / 8 mm
光源 パワー白色LED + UV波長LED + 単色カラーLED
規格 CIE
カラー
照明・受光光学系 8方向環状照明:45°/ 観察角度:0° 拡散照明 / 観察角度 : 8°
カラースペクトルレンジ(測定波長範囲) 400 ー 700 nm
カラー分解能(測定波長間隔) 10 nm
蛍光性スペクトルレンジ(測定波長範囲) 340 ー 760 nm
分解能(測定波長間隔) 10 nm
再現性(繰返し性) 0.01△E* (白色板10回連続測定時)※標準偏差
器差 0.1△E*(12枚のBCRAⅡタイルでの平均値)※標準偏差
視野角度 2°; 10°
光源 A; C; D50; D55 ;D65; D75; F2; F6; F7; F8; F10; F11; UL30(3種類の光源での同時表示可能)
カラーシステム(表色系・色空間) CIELab/ch、Lab(h)、XYZ、Yxy
色差式 ⊿E*、⊿E(h)、⊿EFMC2、⊿E94、⊿ECMC、⊿E99、⊿E2000、⊿Ezero、⊿Fl(蛍光性)
規格 ASTM D 2244, E 308, E 1164、DIN 5033, 5036, 6174、DIN EN ISO 11664
インデックス YIE313、YID1925、WIE313、CIE、Beager、Color Strength、Opacity、Metamerism、Grayscale、jetness(proタイプのみ)
光沢
照明角度 60°
測定スポット径 10 × 5 mm
再現性(繰返し性) 0-10GU ±0.1GU : 10-100GU ±0.2GU ※spectro guide 45/0gloss Sと同等
器差 0-10GU ±0.5GU : 10-100GU ±1.0GU ※spectro guide 45/0gloss Sと同等
規格 ASTM D 523, D 2457、DIN 67530、ISO 2813, 7668
本体部
表示言語 日本語、英語、ドイツ語、フランス語、イタリア語、スペイン語、ロシア語、中国語
表示部 3.5インチ・タッチパネルカラー液晶・タッチペン付き
インターフェース 本体 : USB タイプC / WiFi / ドッキングステーション : USB タイプB
格納データ数 5,000回(スタンダード(基準)及びサンプル数(測定数))
標準付属ソフトウェア ダウンロード版「smart-chart lab」または「smart-chart process」※2ライセンス付属/オンライン認証
測定手段 本体のみまたは、PC接続時のオンライン測定
ランプ保証 購入後10年間 ※ランプユニットは含まれません
本体保証 購入後1年半
バッテリー 7.2V 2350mAh 16.92Wh
本体電源 Input 12V,max,2A(ドッキングステーション接続時)、5V、max.2A(USBタイプC接続時)
ドッキングステーション電源 Input 12V,max,2A(ACアダプター経由)、5V、max.0.5A(USBタイプB経由)
ACアダプター Input 100-240V、50-60Hz、max 1A
質量 約690g 約707g
製品構成 本体、ドッキングステーション(キャリブレーション機能付き)、ACアダプター、ソフトウェアsmart-chart Labまたはprocess(2ライセンス ダウンロード版)、
USBケーブルタイプC、シアン色チェック用基準板、、白色標準板、保護キャップ、ハンドストラップ、簡易取扱説明書、キャリングケース
smart-chart動作条件 OS : Windows 7 SP1, 8.1 or 10 、プラットフォーム : Microsoft® .NET Framework 4 SP1、
CPU : Core 2 Duo, 2.2 GHz;以上i7を推奨、メモリー : 4 GB RAM,以上8 GBを推奨、Excel version : 2002以上
ハードティスク : 空き容量2GB以上、モニター : 1280 x 1024ピクセル以上、インターフェース : USB
