Cat No.
7030
ビック-マック i 23mm(BYK-mac i 23mm)(マルチアングル測色器・多角度測色器)
Cat No.
7034
ビック-マック i 12mm(BYK-mac i 12mm)(マルチアングル測色器・多角度測色器)

価格

一般価格5,545,000円 ⇒ お問い合わせください

    * 標準価格は消費税、梱包送料抜きの価格です

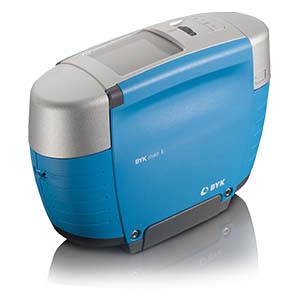

メタリック・パール顔料・塗装に最適なマルチアングル測色器・多角度測色器

6角度測色と光輝感・粒子感測定が可能な新しい色差計。単角度測色器では計測が出来なかった、明暗のフロップ性(アルミ・メタリック色)や、色変化によるカラーフロップ性(パールマイカ色)の定量的な計測が可能になります。また、BYK-mac iしか出来ない高輝材の光輝感/粒子感測定も実現。これらのまったく新しい機能をハンディータイプとしてご提供いたします。 研究開発用途はもちろん、製造現場や品質管理に最適な1台です。

■BYK-mac i プロモーションビデオ

メタリック・パール塗装評価に最適な6角度測色器

ASTM、DIN、ISO規格は、メタリック塗装の色彩を客観的に測定するために多角度測色を規定され、研究によれば最低3角度、望ましくは5角度の測定角度が必要でした。 最近では、アルミ・パールマイカ顔料を使用したコーティングを十分に把握する需要が高まり、視野角と照明角度を考慮する必要があります。そこで既存の3角度もしくは5角度では目視との相関が離れていた事に注目し、BYK-mac iは-15°を追加し6角度測定により、より目視と測定値の相関が合うように致しました。 BYK-mac iは、従来の単角度分光光度計や測色器で計測出来なかった-15°を含む6角度測色を行うことで、エフェクトカラーの角度変化の測定を可能にしました。

色の変化だけではない、エフェクト顔料の光輝感・粒子感測定

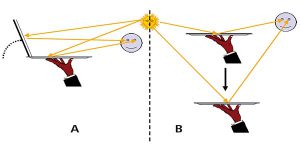

最先端の意匠として、光の反射を利用し輝きをもたせた高輝度アルミ顔料やパールマイカ、ガラスフレークなどの反射顔料を使用したコーティングが増加しています。輝きは一般的には輝度感・キラキラ感・ラメ感と呼ばれ照明角度や光源の強さによって観察され、サンプルを評価する場合はフロップする必要があります。また、エフェクト顔料粒子による粒子感の大きさや配向の仕方で粒感も変化します。 その観察された目視の印象は、判定者によって異なる事が多く定量的な判断が難しいとされていました。

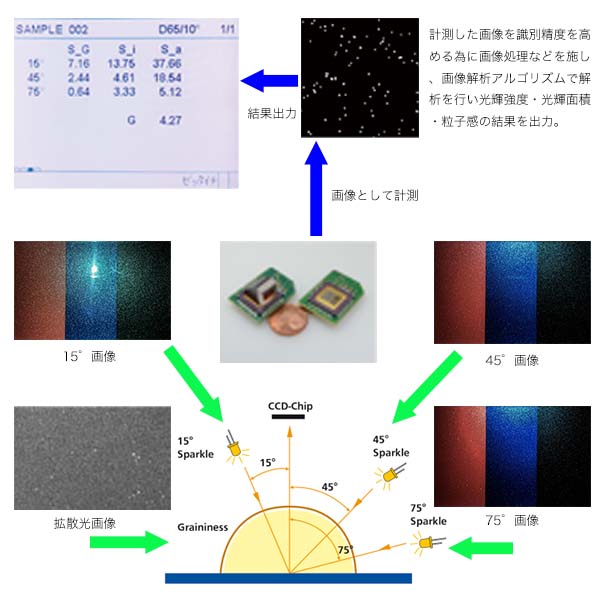

■CCDチップを用いた、まったく新しい光輝感・粒子感測定システム

光輝感(Sparkle)= Si値/Sa値 3角度直接照明測定

輝きの印象は照明角度によって変化します。その為、BYK-mac iでは非常に明るいLEDを用いて15°/45°/75°の3角度でサンプル表面を照明し、垂直に配置したCCDチップで画像を撮ります。そして、この画像を光輝度パラメータで計算する為、明るさレベルのヒストグラムを用いた画像解析アルゴリズムで解析し、識別精度を高める為に2次元で分析します。 計算された値は各角度の光輝面積 (Sparkle area=Sa値) と光輝強度 (Sparkle intensity=Si値) として数値で表されます。 また、光輝面積と光輝強度の相関を表した光輝等級 (Sparkle Grade=SG値※1) も直感的に分かりやすい数値として表示されます。※1:本体のみ表示

粒子感(Graininess)= G値 拡散照明測定

粒状性の評価は、白色塗装された半球内の拡散照明の下でCCDチップにより画像を検知して行います。画像は明るさレベルのヒストグラムを用いて分析され、明暗領域の均一性が一つの粒状性を示す値で表されます。

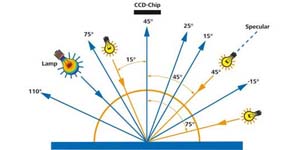

■単一方向LEDライト、6角度受光照明を採用

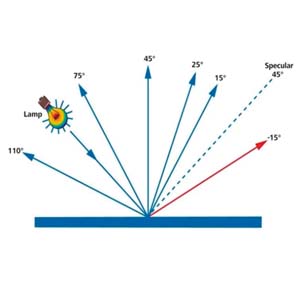

45°ライト、観察角度:-15°、15°、25°、45°、75°、110°と6角度マルチアングル測定が可能です。

目視と相関が取れるデータと信頼性のある測定を実現

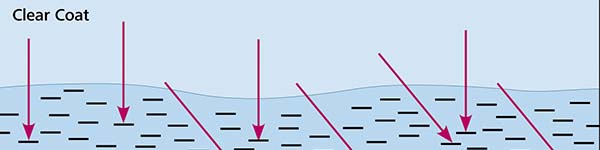

中塗りや上塗り・トップコートを縦面で塗布した場合、下へ流れるタレの現象が発生します。その場合、メタリック・パール顔料含有の塗料では、粒子の配光の変化が避けられません。この目視で確認できるタレや流れた加飾のデータ化には単一方向のライト照明が必要です。BYK-mac iでは、本体の向きを変えるだけで縦横の流れた加飾の測色が可能になっています。

小面積測定が可能な小口径モデルもご準備

口径Φ12mmの小口径モデルをご準備。また部品や小物といった位置が定めにくいパーツや見本を測定しやすくするアタッチメントもオプションでご用意。あらゆるサンプルに対し、定量的な測定が可能になります。

先進的なLEDテクノロジー

最新のLEDにBYK-Gardner社独自の技術や特許により、測定器専用に作られたLEDランプを使用しております。いままで当たり前であった毎日のキャリブレーションやランプ交換から解放され、安定した再現性と優れた器差間データの計測を可能にしました。

高い再現性と優れた器差

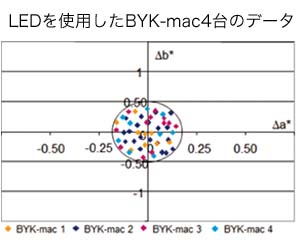

温度安定性に優れたLEDランプを搭載したBYK-mac iは再現性及び器差が大変少ないのが特徴です。温度に左右されない為、季節や湿度環境、連続使用などあらゆるシチュエーションでも安定したデータが取れます。BYK-mac iを2台以上所有していれば「デジタル スタンダード」として運用が可能。地点間が離れていたとしても正確なデータの交換を可能にしました。

■データ管理ソフトウェア「smart-chart」を標準でバンドル

オプション料金無しで専用ソフトウェア「smart-chart」を付属いたします。測定器に保存したデータやオンライン測定したデータをシームレスにPCへ転送を行い結果を表示。一覧表やグラフ・テストレポートとして出力が可能。またMicrosoft® Excel® 用と連携し、データを.xlsとして出力出来ます。 ※1 ライセンスは2アカウント付属。

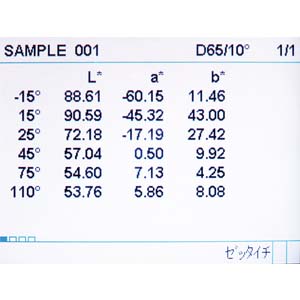

計測データは表とグラフで表示
本体で計測されたデータは、ドッキングステーション経由でPCへ転送が可能です。転送されたデータは、一覧の表示の他モットリング別やモットルチャートなど直感的に分かりやすい表示になっています。
データはグラフで簡単比較
測定データやオーガナイズデータは、簡単にグラフで比較が可能です。サンプル単位・部位単位など比較したいサンプルごとに並べ、折れ線グラフにて軸のずれを見る事でいつ・どの部位でどの程度変化したか?を瞬間的に判別が可能になります。特に日々の安定性を管理するのに最適なグラフです。
測定手順のプログラムが可能
smart-chartでは、測定手順や順番を予めプログラムしオーガナイズする事が可能です。これにより、どのデータがどの部位で計測したか?をその都度登録し直す必要がななくなり、作業の効率化が図れます。また、スタンダード設定後しきい値を登録する事で合否判定機能も備わっています。
MIcrosoft® Excel®やPDFへ出力可能
smart-chartに保存されたデータは、MIcrosoft® Excel®へ表形式で出力が出来ます。また、グラフィカルなグラフやデータは、レポートとしてPDFファイルへ出力が出来ます。

■製品特徴

  • 45°照明、観察角度 -15°、15°、25°、45°、75°、110°
  • スペクトロレンジ 400 – 700nm 分解能 10nm
  • 省電力設計
  • 光源にLEDを使用
    光源交換の必要なし
    光源は10年保証
    器差・誤差が最小限に抑えられます
  • 解像度10nm
  • 温度安定性に優れる
    校正は三か月に一度でOK
  • 解析ソフト スマートチャート同梱
  • 蛍光特性も数値化可能

■製品仕様

製品BYK-mac i 23mm BYK-mac i 12mm

カタログ.No 7030 7034
測定開口径 φ23mm φ12mm
光源 多色LEDランプ(温度ドリフト補正済み※特許)
規格 ASTM D 2244,E 308,E 1164,E 2194 / DIN 5033,
5036,6174,6175-2 / DIN EN ISO 11664 / SAE J 1545
測色部
照明・受光光学系 6方向受光照明:45°観察角度:-15°、15°、25°、45°、75°、110°
受光素子 フォトダイオード
スペクトルレンジ(測定波長範囲) 400 ー 700 nm
分解能(測定波長間隔) 10 nm
反射率測定レンジ 0 ー 600 %
再現性(繰返し性) 0.01△E* (白色板10回連続測定時)※標準偏差
器差¹ 0.10△E*(Grey BCRA II tilesの平均値)、>0.25△E*(Chromatic BCRA II tilesの平均値)※標準偏差
測定時間 6秒以下(6角度測色+エフェクト同時測定)
測定可能メモリー(格納データ数) 1000 基準色 /サンプル色
視野角度 2°; 10°
光源 A; C; D50; D65; F2; F7; F11; F12
エフェクト部
受光素子 CCDチップ(480×640pixel)
照明・受光光学系 15°/45°/75°及び散乱光
エフェクトパラメーター ΔS; ΔS_a; ΔS_i; ΔG
再現性 S_a / S_i: 5% or > 0.50 / G = ± 0.05※標準偏差
器差 S_a / S_i: 10% or > 1.00 / G = ± 0.15※標準偏差
本体部
表示項目 明度・色調・色彩、光輝強度・光輝面積・光輝等級・粒子感・蛍光特性
表色系・色空間 L*a*b*、L*C*hおよび各オープンスケール色差方式
エフェクト表示 ΔS; ΔS_a; ΔS_i; ΔGΔS; Em及び各光差
色差式 ⊿E.⊿E 2000⊿E C DIN⊿E c Audi⊿E c BMW他、全29式収載
合否判定項目 付属ソフトで合否判定可能
表示言語 日本語、英語、ドイツ語、フランス語、イタリア語、スペイン語
表示部 2.7インチ・TFTカラー液晶
インターフェース USB 、WiFi(オプションのWiFiアダプター装着にて可能)
標準付属ソフトウェア 「smart-chart lab」または「smart-chart process」※2ライセンス付属
測定手段 本体のみまたは、PC接続時のオンライン測定
ランプ保証 購入後10年間 ※ランプユニットは含まれません
本体保証 購入後1年半
電源 充電式バッテリーパック又は単三電池4本(アルカリ又は充電式)
使用温湿度範囲 10 – 42℃、<85 % 相対湿度、35°C で結露なし
大きさ 21.8 x 8.1 x 14.7 cm
質量 約1.3 kg
製品構成 本体、ドッキングステーション、ACアダプター、専用バッテリー(2個)、
ソフトウェアsmart-chart Labまたはprocess(2ライセンス ダウンロード版)、
単三電池ホルダー、USBケーブル、
オンライン転送用インターフェイスケーブル、
遮光カバー(2個)、黒色校正用標準板、証明書付き白色標準版、
シアン色チェック用基準板、保護キャップ、
シール交換セット、取扱説明書CD(英語)、
簡易取扱説明書、キャリングケース
smart-chart動作条件 OS : Windows 7 SP1, 8.1 or 10 、
プラットフォーム : Microsoft® .NET Framework 4 SP1、
CPU : Core 2 Duo, 2.2 GHz;以上i7を推奨、
メモリー : 4 GB RAM,以上8 GBを推奨、
Excel version : 2002以上
ハードティスク : 空き容量2GB以上、
モニター : 1280 x 1024ピクセル以上、インターフェース : USB
