測色計のデジタル管理 smart-labソフトウェア②（測定機器コラム）

3. 色および光沢データの解析

smart-labソフトウェアは、専門的な品質管理レポートを提供し、データ解析を容易かつ直感的に行う事が出来ます。
利用可能な主なレポートは以下の通りです。

データテーブル
CIELAB散布図
トレンドライン
分光反射率曲線

3.1 データテーブルおよび信号表示機能付きCIELABプロット

色差データはCIELAB散布図上に表示されます。
許容差は、

赤線：不合格（FAIL）
緑線：警告（WARNING）

として表示されます。
数値結果は見やすいデータテーブルに表示されます。
個々の色成分が規格外である場合、その偏差方向が色分け表示されます。
さらに、

緑：合格
黄：警告
赤：不合格

の信号表示により、判定結果を直感的に確認できます。

3.2 異なる光源下での色データ解析

複数部品で構成される製品では、異なる照明条件下での色一致性が重要です。
そのため、smart-labでは最大3種類の光源について個別にCIELAB散布図を表示できます。
また、サンプルを複数グループへ分類することも可能です。
例えば、

視覚評価で合格したサンプル
警告レベルのサンプル

などをグループ化できます。
各グループは同じ色で表示されるため、視認性に優れています。

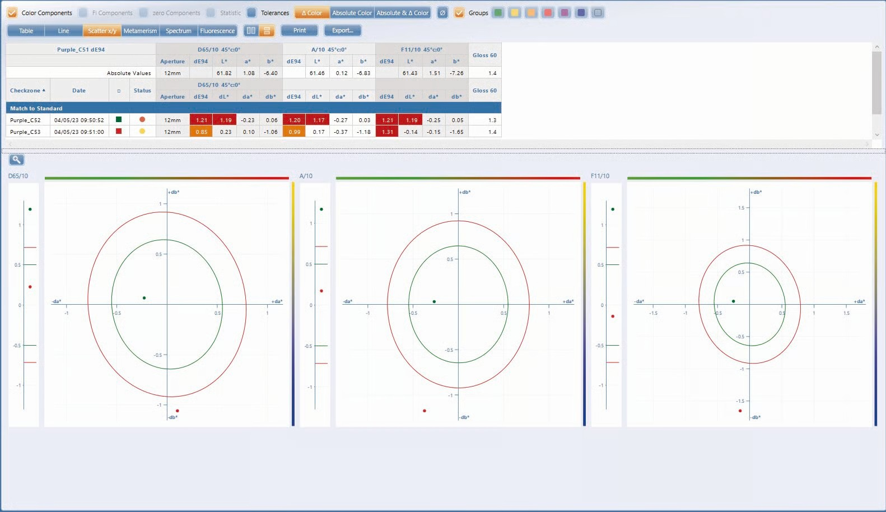

図3：3種類の光源におけるCIELABプロットと合否表示

4. 特殊指標の解析

一般的な色・光沢管理に加え、特殊用途向けの解析機能も用意されています。

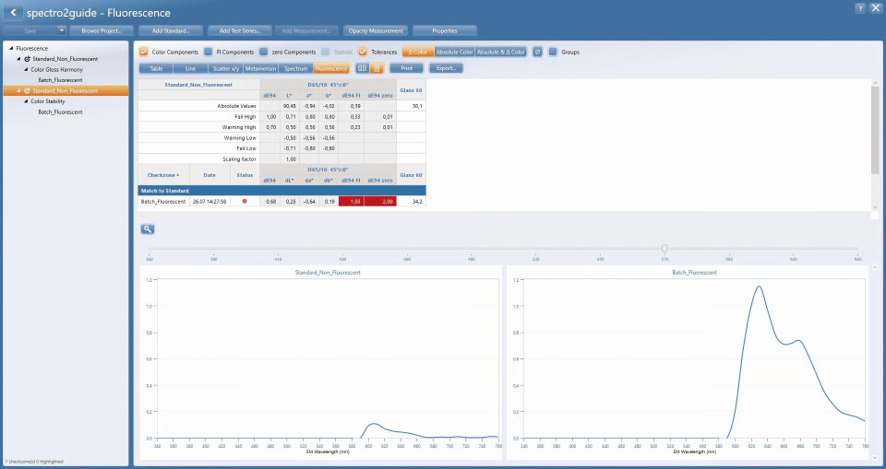

4.1 蛍光材料の評価

蛍光材料の品質管理は非常に困難です。
spectro2guideおよびcolor2viewは、業界で初めて内蔵蛍光測定機能を搭載し、この課題に対応しました。
データテーブルに表示される新しい指標「dE Fl」は、蛍光試料が太陽光曝露によってどの程度変化する可能性があるかを予測します。
また、「蛍光スライダー」機能により、蛍光データを詳細に解析できます。
