粘度カップ/フローカップ(Flow Cups)

粘度測定 粘度カップ/ フローカップ(Flow Cups)



■フォードカップ

フォード粘度カップは、推奨使用範囲において3%以内(校正オイルの排出時間)を保証した高精度カップです。各規格に対応した製品をラインナップし、用途に合わせてご選択が可能です。

低粘度液体用
本体はアルミニウム製
オリフィスはステンレススチール製
認定されたNISTオイル(National InstituNational Institute of Standards and Technology of United States)適合の標準オイルに対して校正済

■DINフローカップ

DIN規格に準じたフローカップです。容量は100ml±1mlで、オリフィス径は4mm±0.02mmになります。

低粘度液体用
本体は陽極酸化アルミニウム製
オリフィスは内部研磨済みステンレススチール製
認定PTBオイル(Federal Institute of Physics and Metrology of Germany)適合の標準オイルに対して3%以内(校正オイルの排出時間)で校正済

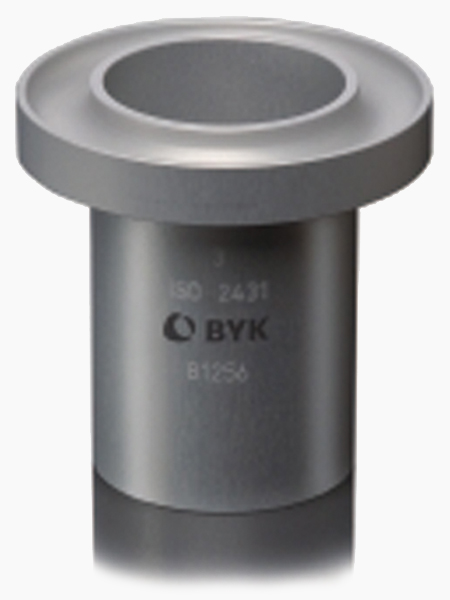

■ISOフローカップ

ISOフローカップは、DIN 53211 *フローカップよりも長いオリフィスを持ち、テーパーが少なくわずかに異なる内径によって流出時間が異なっています。測定範囲を広げることでISOカップはDINカップの有用な補助手段となります。

国際的に推奨
本体は陽極酸化アルミニウム製
オリフィスは内部研磨済みステンレススチール製
認証PTBオイル(Federal Instutute of Physics and Metrogy of Germany)適合の標準オイルに対して3%以内(校正オイルの排出時間)で校正済

Cat.No 製品名 規格 証明書 センチストローク 流出時間 オリフィス径
7201 フォードカップNo.2 ASTM × 25-120 30-100 0.1in
0172 フォードカップNo.2 ASTM 25-120 30-100 0.1in
0175 フォードカップNo.3 ASTM × 40-220 25-105 0.13in
0173 フォードカップNo.3 ASTM 40-220 25-105 0.13in
0176 フォードカップNo4 ASTM × 70-370 20-105 0.16in
0174 フォードカップNo.4 ASTM 70-370 20-105 0.16in
0140 DINフローカップ DIN53 221 × 0152から0158を参照 交換可能
0140 DINフローカップ DIN53 221 100-500 20-110 4mm
0213 ISOフローカップ3mm ISO2431 10-40 30-100 3mm
0214 ISOフローカップ4mm ISO2431 25-130 25-100 4mm
0215 ISOフローカップ5mm ISO2431 70-370 25-100 5mm
0216 ISOフローカップ6mm ISO2431 130-700 25-100 6mm

■オプション品

安定した結果を得るためには液温度の制御がポイントですが、これらの管理に適したオプション品をご用意いたしました。試料は、試験温度に対して平衡化するために⼀定時間⽔の中に⼊れる必要があります。恒温槽付スタンド(7210)を使⽤して、フローカップを試験温度に平衡化させる事ができ、測定中に温度を維持が可能になります。またフローカップの性能と測定条件を確認するために標準オイルもご使⽤いただけます。粘度標準ガイド表を参照して、適切な標準オイル選択行ってください。

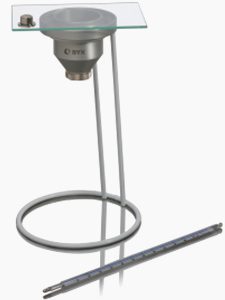

0420-リングスタンド
0440-ガラスプレート
0490-温度計
0446-水準器

0425-三脚スタンド
7210-恒温槽付スタンド

Cat.No. 製品名 内容
0152 オリフィスDINカップCat.No.0140用 DINカップCat.No.0140用ステンレススチール製;2mm径
0153 オリフィスDINカップCat.No.0140用 DINカップCat.No.0140用ステンレススチール製;3mm径
0154 オリフィスDINカップCat.No.0140用 DINカップCat.No.0140用ステンレススチール製;4mm径
0156 オリフィスDINカップCat.No.0140用 DINカップCat.No.0140用ステンレススチール製;6mm径
0158 オリフィスDINカップCat.No.0140用 DINカップCat.No.0140用ステンレススチール製;8mm径
0425 三脚スタンド フォードカップ、DINカップ、ISOカップ⽤
7210 恒温槽付スタンド DINカップ、ISOカップ、フォードカップ⽤︓密閉された恒温槽で間接的に温度を制御︔温度制御液体ホース接続⼝、⽔準器、研磨ガラス板、酸化アルミ製
0420 リングスタンド 各種カップ⽤保持スタンド
7208 フォードカップアクセサリーキット 余分な液体サンプルの除去⽤ガラスプレート、⽔準器、ステンレス製ビーカー、清掃⽤布パックをまとめたセット
0490 温度計 温度計測定範囲:-10°C-100°C
0440 ガラスプレート 恒温ジャケットCat.No.0410/0411用ガラス板 大きさ100×150mm
0446 ⽔準器 ⽔準器
